Een absorptiekoelkast functioneert veel beter met geforceerde koeling. Er zijn dure kant-en-klaar setjes te koop, maar wij nemen grotere (en stillere) ventilatoren. Foto rechts: alu-strip voor montage; temperatuurschakelaar (40 graden Celsius); drie gekoppelde 12V= ventilatoren van 140 x 140 mm; de PWM regeling. Rode bladen hebben we later even zwart gespoten.

Het eerste dat moet worden opgelost is bedrading van achter de koelkast naar het kastje onder de bank naast het keukentje. Omdat we bijvoorbeeld ook een alarm willen maken nemen we voor die bedrading een kabel met tien aders. Hier rechts het aansluitdeel voor achter de koelkast. (Open en gesloten.)

Aan de andere kant, in het bedbankje, maken we ook een aansluiting voor de tien aderige kabel. We doen dat met stripjes waaraan makkelijk gesoldeerd kan worden. Daar omheen komt een metalen doosje waar we een magneetsluiting in maken. We moeten die tien aderige kabel dus nog even zien te trekken van achter de koelkast naar het bankje...

Op de rechter foto is ook de ronde achterzijde te zien van de snelheidsregeling voor de koelkastventilatoren.

Om de draad te trekken duwen we langs de gasleiding een stuk installatiedraad over de wielkast naar het kastje onder de bedbank. (Foto links.) Daaraan solderen we de tien aderige kabel en trekken deze door.

Op de foto rechts de buis waar de thermoswitch aan wordt bevestigd. (Met een Tie-rap...)

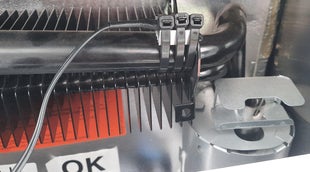

Thermoswitch gemonteerd. Die switch heeft een TO-220 behuizing (met twee aansluitingen) en die hebben we geschroefd op een klein aluminium koelprofiel. Dat profiel (en de temp-switch) is aan de buis van de koelkast bevestigd met Tie-raps.



Reacties en vragen.



Ineke: Waar koop ik die temperatuurschakelaar en hoe maakt die dan contact op een ronde buis van de koelkast?  Antwoord: die schakelaar vind je op Chinese websites en misschien ook wel bij Conrad. 40 graden Celsius is een keuze, je kunt ook 30 of 50 graden nemen als je zou willen. En oh ja: we hebben de thermoswitch eerst aan een klein aluminium koelprofieltje geschroefd. En dat is dan weer geklemd op de warmste CV-buis van de gemeente...



Koen Koppens: Ik ben naar aanleiding van jullie artikel voor de koelkastventilator ook aan de slag gegaan. Voor de bevestiging aan de roosters ben ik nog zoekende naar een mooie oplossing (om vast te klemmen). Was benieuwd of jullie daar al stappen in hebben kunnen maken? Heb al wel een fancontrol + temperatuursensor kunnen vinden. (Denk te hebben gelezen dat het beter is om aan de bovenzijde af te zuigen, dan aan de onderzijde te blazen.) In combinatie met iets van een 12V "klik aan klik uit" optie om hem op afstand te kunnen uitschakelen. Ik heb een andere indeling (560) dus koelkast zit aan voorzijde (niet in de keuken) en naast de "meterkast", volgens mij is het voor mij dus iets "simpeler".



Antwoord. Ha Koen: Inmiddels is het klaar en werkend naar tevredenheid. De drie gekoppelde ventilatoren zijn vast gezet met een aluminium hoekprofiel. (Dus niets bevestigen aan het rooster zelf, dat blijft vrij uitneembaar...)  De ventilatoren hebben we aan de achterzijde (niet te zien op de foto) voorzien van gefixeerde M4 moeren. Vanaf het aluminiumprofiel gaan daar dus aan de onderzijde zes M4 bouten doorheen. Aan de bovenzijde klemt het bij toeval vanzelf vast in de constructie van Eriba.

En ja je kunt beter aan de bovenkant afzuigen, dicht op de koelvinnen van de koelkast. (Sowieso luchtstroom van beneden naar boven.) Juist daarom ook hebben we ventilatoren van 140mm gebruikt: het geeft dan een luchtstroom langs de alle koelvinnen, en niet alleen een derde ervan zoals met het dure lawaai setje van Thetford zelf (met maar één kleine ventilator).

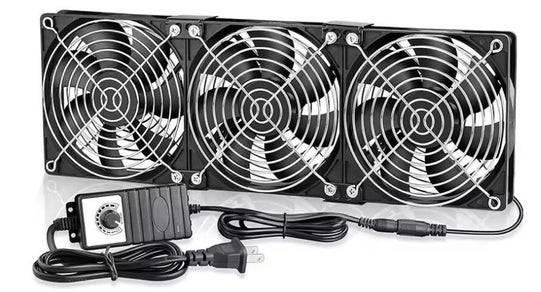

Nabrander. Misschien kun je ook iets makkelijker te werk gaan. Op de foto rechts een setje met drie gekoppelde ventilatoren en een snelheidsregeling. Als je de genoemde thermoswitch zet tussen de twee 12V= connectors (M/V) ben je ook klaar.

Deze snelheidsregeling moet echter wel op 230V netspanning worden aangesloten. Of je moet zelf een 12 V= PWM regulator toepassen.

We hebben ook nog even getwijfeld over een schakelklok waardoor alles 's nachts geheel stil is. Tot nu toe lijkt ons dat overbodig....
